Beschrijving

Compacte 190W-paneel in volledig zwarte uitvoering met Shingle-cellen en PERC-technologie. Maximale energieopbrengst en minimale invloed van gedeeltelijke schaduw.

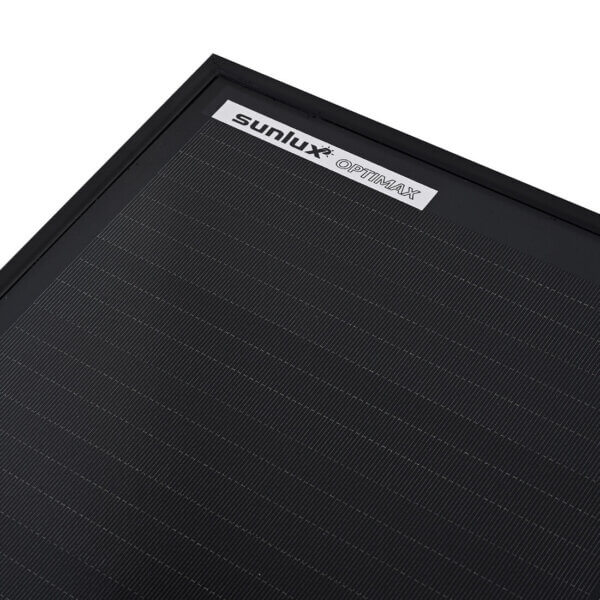

Sunlux® OPTIMAX – Een van de meest efficiënte zonnepanelen op de markt, gebouwd met Shingle-technologie in combinatie met monokristallijne PERC-cellen. Uitvoering in All Black-design met zwarte laminaatachterkant en zwart geanodiseerde moduleframe. Dit is de zonnepaneelmodule voor wie op zoek is naar een eersteklas zonnepaneelmodule met hoge eisen op het gebied van kwaliteit, rendement en technisch ontwerp.

De shingle-celtechnologie minimaliseert verliezen als gevolg van gedeeltelijke schaduw in vergelijking met een conventionele module waarbij de cellen zijn verbonden met busbars. Het minimaliseren van verliezen door schaduw is extra belangrijk bij installaties op campers, caravans en boten, waar de panelen vaak worden overschaduwd door objecten zoals masten, bomen, antennes en dergelijke. De Shingel-celtechnologie heeft ook een beter vermogen om warmte af te voeren, wat verder helpt om het vermogen te behouden bij warme en windstille omstandigheden.

De PERC-technologie levert meer vermogen bij zwak diffuus zonlicht en bij lage invalshoeken in vergelijking met standaard monokristallijne cellen.

Sunlux-panelen worden geproduceerd volgens strenge kwaliteitseisen om een hoge efficiëntie en lange levensduur te garanderen. Lees hier meer over onze kwaliteitstests.

Montage

Dit paneel is zeer geschikt voor de meeste installaties voor campers, caravans of off-gridsystemen in vakantiehuisjes. In het assortiment van Sunlux vindt u een reeks aangepaste montagebeugels die compatibel zijn met de afmetingen van het paneel.

Voor aansluiting is het paneel uitgerust met een voorgemonteerde kabel van 90 cm met gestandaardiseerde MC4-connectoren.

Over de Shingle-celtechnologie

De cellen in conventionele kristallijne siliciummodules zijn met elkaar verbonden door middel van dunne metalen draden, zogenaamde busbars.

Er zijn drie duidelijke uitdagingen bij dit type aansluitprincipe die van invloed zijn op de conversie-efficiëntie en prestatiestabiliteit van de module.

1. De metalen netlijnen en de celafstand nemen een groot deel van het lichtontvangende oppervlak aan de voorkant van de module in beslag.

2. Stroomverliezen in metalen geleiders.

3. De stroomkring is onderhevig aan scheuren en corrosie als gevolg van warmte en kou, wat leidt tot afwisselende samentrekking en uitzetting tijdens de temperatuurveranderingscyclus.

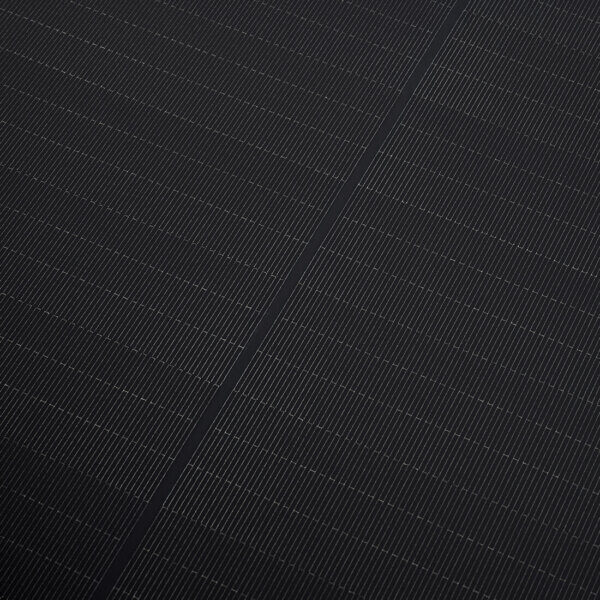

Shingle-celtechnologie is een methode waarbij de cellen met een laser in kleinere stroken worden gesneden en aan de achterkant van de cellen met een geleidend zelfklevend contactmateriaal tot een streng worden samengevoegd. De celstrengen kunnen zowel verticaal als horizontaal worden samengevoegd.

De cellen worden met elkaar verbonden door overlapping van de achterkant van de ene cel naar de voorkant van de volgende cel, zonder stroomgeleiders aan de voorkant van de cel en zonder tussenruimte tussen de cellen. Zo wordt het bruikbare oppervlak van de module volledig benut en wordt het hele celoppervlak blootgesteld aan zonlicht. Tegelijkertijd worden stroomverliezen van de ene cel naar de andere geminimaliseerd.

Een ander voordeel is dat de betrouwbaarheid toeneemt omdat de verbinding tussen de celplaten beter en veiliger wordt in vergelijking met een traditionele busbar-verbinding. Bij de overlappende shingle-celtechnologie wordt in plaats daarvan een oppervlakteverbinding gebruikt met behulp van een zelfklevend geleidend materiaal. Dit verbetert de geleidbaarheid tussen de celplaten aanzienlijk, waardoor de hele module betrouwbaarder wordt en een celcircuit met minimale weerstand ontstaat. Omdat de weerstand wordt geminimaliseerd, wordt er ook minimaal warmte gegenereerd en wordt het risico op zogenaamde "hotspots" op het moduleoppervlak geminimaliseerd.

Overlappende shingle-cellen links en conventionele celverbinding met busbars rechts.

Voordelen

In vergelijking met conventionele PERC-modules kan de overlappende celtechnologie meer dan 7% meer stroom genereren en in totaal 17% meer productie gedurende een periode van 25 jaar.

1) De technologie vermindert het busbarverlies met 3%.

Het lichtopvangoppervlak wordt ook met 4% vergroot (geen metalen geleiders op het celoppervlak en geen afstand tussen de cellen vergroten het oppervlak van de cel dat licht kan opvangen). In totaal wordt de energieproductie met 7% verhoogd.

2) Onder werkelijke omstandigheden zal ongeveer 15-20% meer elektriciteit worden opgewekt in verband met gedeeltelijke schaduwvorming.

Overlappende celmodules zijn ontworpen als een parallelle schakeling. Wanneer de module gedeeltelijk wordt overschaduwd, zijn de verliezen dus kleiner.

Wanneer een cel op een shingle-celmodule gedeeltelijk in de schaduw ligt, betekent dit dat slechts één rij cellen geen stroom meer produceert, in tegenstelling tot een conventionele module, waar de verliezen als gevolg van schaduw groter zijn omdat de hele celcircuit wordt beïnvloed.

De stroom in een conventionele paneel links en de stroom in een module met overlappende cellen rechts.

3) Betere contacten tussen de cellen zorgen voor een grotere betrouwbaarheid.

Door de overlappende verbindingsmethode tussen de cellen wordt het risico op scheurvorming, corrosie en hitteschade aan de cellen na verloop van tijd geëlimineerd.

Eigenschappen

• Efficiënte Shingle-technologie en PERC-cellen.
• Volledig zwarte uitvoering "All Black" design
• Ontworpen om het Noordse klimaat te weerstaan (bestand tegen winddruk van 3800 Pascal en sneeuwdruk van 5400 Pascal).
• Aluminium frame met zelflozende constructie
• Hagelbestendig antireflecterend glas
• Zelfreinigend oppervlak – dankzij een antireflecterende hydrofobe laag.
• Weersbestendige aansluitdoos met 900 mm 4,0 mm2 kabel en MC4-connectoren aan de achterzijde

Toepassingsgebieden

Off-grid installatie op caravan, camper, tuinhuisje, cottage, boot, zeilboot, buitenverlichting enz.

Specificaties

• Model: SU-OM-190W-All Black (art.nr. 205317)
• Maximale bedrijfsspanning (Vmp) 23,4 V
• Stroom bij maximaal vermogen (Imp) 8,12 A
• Onbelaste spanning (Voc) 27,6 V
• Kortsluitstroom (Isc) 8,61 A
• Maximaal vermogen (Pmax): 190 W (volgens STC 1000 W/m2 bij 25 °C)
• Modulefficiëntie: 19,97%
• Omhulling TPT / EVA / cellen / EVA / glas
• Frontglas: 3,2 mm hittebestendig, antireflecterend, hagelbestendig glas
• Celtype: Monokristallijn PERC 210,0×33,7 mm
• Aantal cellen: 123 (3 x 41)
• Geanodiseerd aluminiumlegering frame, dubbelwandig
• Kabel: 900 mm / 4,0 mm² Ø
• Contactstuk: MC4
• Afmetingen van de module: 1420 x 670 x 35 mm (LxBxH)
• Gewicht: 12,00 kg
• Maximale systeemspanning 1000 V DC (IEC)
• Temperatuurbereik module -40 °C tot +85 °C

Gecertificeerd volgens:

• CE
• ISO 9001/14001
• TÜV
• IEC 61215
• IEC 61730
• RoHS

Garantie:

• Vermogensgarantie: 15 jaar (>90%), 25 jaar (>80%)
• 10 jaar garantie op materiaal

Aanvullen met

– Laadregelaar
– Paneelbevestiging
– Kabel
– MC4-connector
